Косвений нагрів на твердому паливі: чистий сушильний агент і стабільна температура
Теплогенератор у зерносушильному комплексі формує сушильний агент — потік гарячого повітря заданого обсягу та температури. Від способу нагріву й правильно підібраної потужності залежать якість і рівномірність сушіння: за нестабільного режиму зростає ризик коливань вологості й пошкоджень зерна. У статті розберемо принцип роботи теплогенератора, ключові відмінності прямого та непрямого нагріву і логіку підбору потужності під продуктивність зерносушарки.
Чому теплогенератор важливий для результату сушіння
У сушильному комплексі саме теплогенератор формує сушильний агент: потік гарячого повітря потрібного обсягу й температури. Від того, наскільки коректно «зібраний» цей потік на виході, залежить не лише швидкість, а й передбачуваність процесу — те, як рівномірно волога виводитиметься по всій масі зерна.
Стабільність температури та витрати повітря — практичний показник якості роботи вузла. Коли режим тримається рівно, сушка виходить більш рівномірною, а ризик коливань вологості й пошкодження зерна знижується. Якщо ж температура «гуляє» через горіння та завантаження палива, результат стає неоднорідним і гірше контрольованим.
При виборі обладнання зазвичай важливо відповісти на два базові питання. Перше — наскільки чистим буде сушильний агент: для зерна принципово, щоб робоче повітря не містило домішок продуктів згоряння. Друге — чи відповідає потужність теплогенератора продуктивності сушильного комплексу, щоб забезпечити потрібний обсяг гарячого повітря без дефіциту та без надлишкових режимів.
Економіку проєкту коректніше оцінювати з прив'язкою до доступного палива та його логістики на конкретному об'єкті: це безпосередньо впливає на собівартість гарячого повітря в сезон. Детальна аналітика щодо ринку енергоресурсів та собівартості сушіння винесена в окреме дослідження, яке ви можете знайти нижче в пов'язаних статтях
Прямий та косвений нагрів для зерна
Критерій порівняння
Прямий нагрів
Косвений нагрів
Змішування потоків
Продукти згоряння потрапляють у загальний потік з робочим повітрям і фактично змішуються.
Димові гази і робоче повітря розділені: тепло передається через теплообмінник без змішування.
Якість сушильного агента
На виході повітря з домішками димових газів, що погіршує чистоту робочого потоку.
На виході чисте гаряче повітря без домішок продуктів згоряння.
Контакт із зерном
Зерно контактує з повітрям, що містить компоненти продуктів згоряння, що небажано для якості.
Зерно контактує лише з чистим гарячим повітрям, без потрапляння димових газів.
Стабільність температури
Температура помітніше відповідає режиму горіння і може коливатися в процесі роботи.
Температура вихідного повітря підтримується стабільніше за рахунок окремого контуру та керування режимом.
Де доречно
Підходить для опалення приміщень і процесів, де чистота повітря не критична.
Підходить для зерносушильних комплексів та інших процесів, де важлива чистота сушильного агента.
Висновок для зерносушки
Для зерна ризиковано через домішки в потоці та прямий контакт із продуктами згоряння.
Для зерносушки обов'язковий: зерно має сушитися чистим гарячим повітрям без домішок димових газів.
Порівняння способів нагріву сушильного агента щодо сушки зерна; висновок — для зерносушки потрібен косвений нагрів.
Ряд потужностей теплогенераторів CHG для зерносушарок
Модель
ккал/ч
кВт
CHG-300
300000
348
CHG-500
500000
580

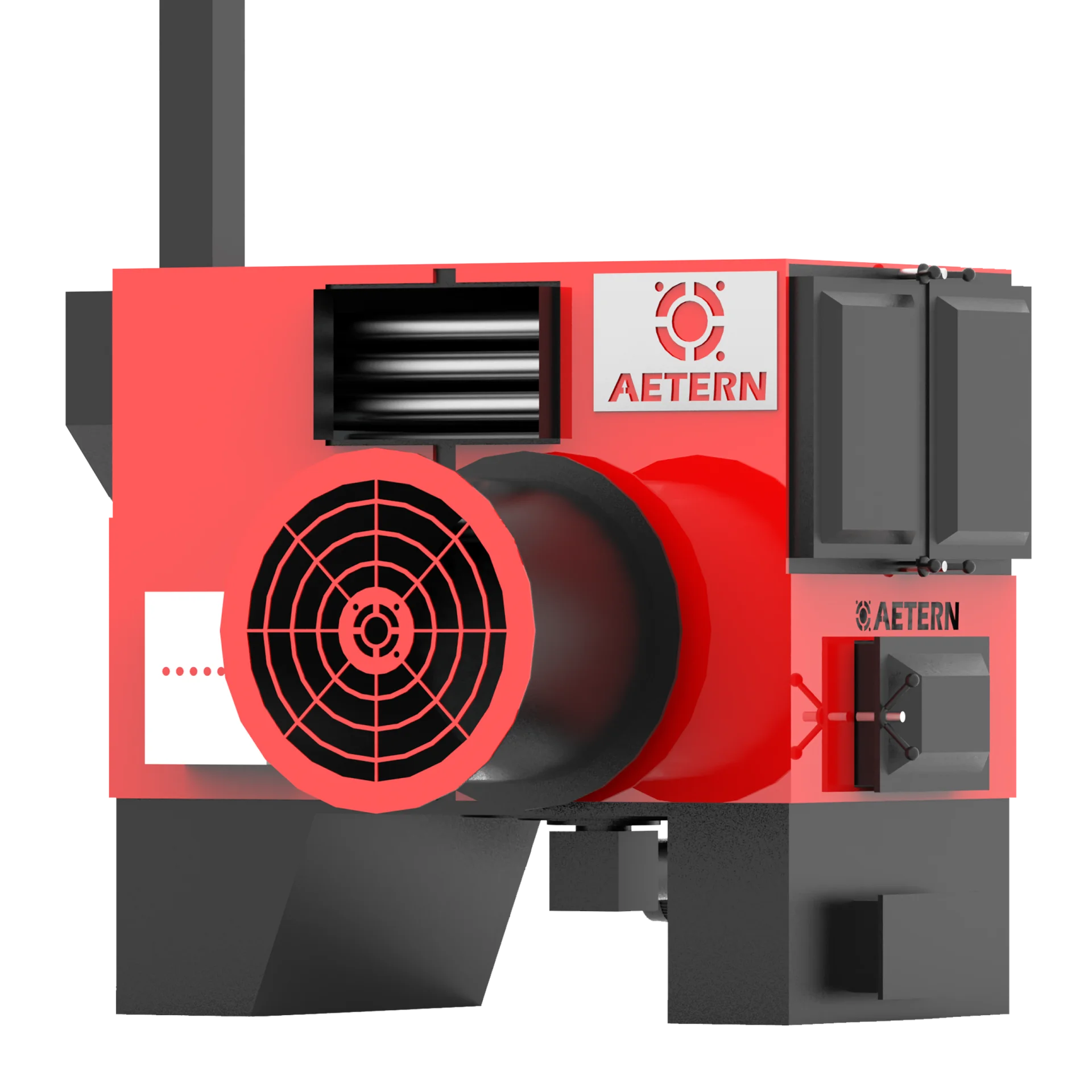

CHG-700
700000
812
CHG-850
850000
986
CHG-900
900000
1044
CHG-1000
1000000
1160

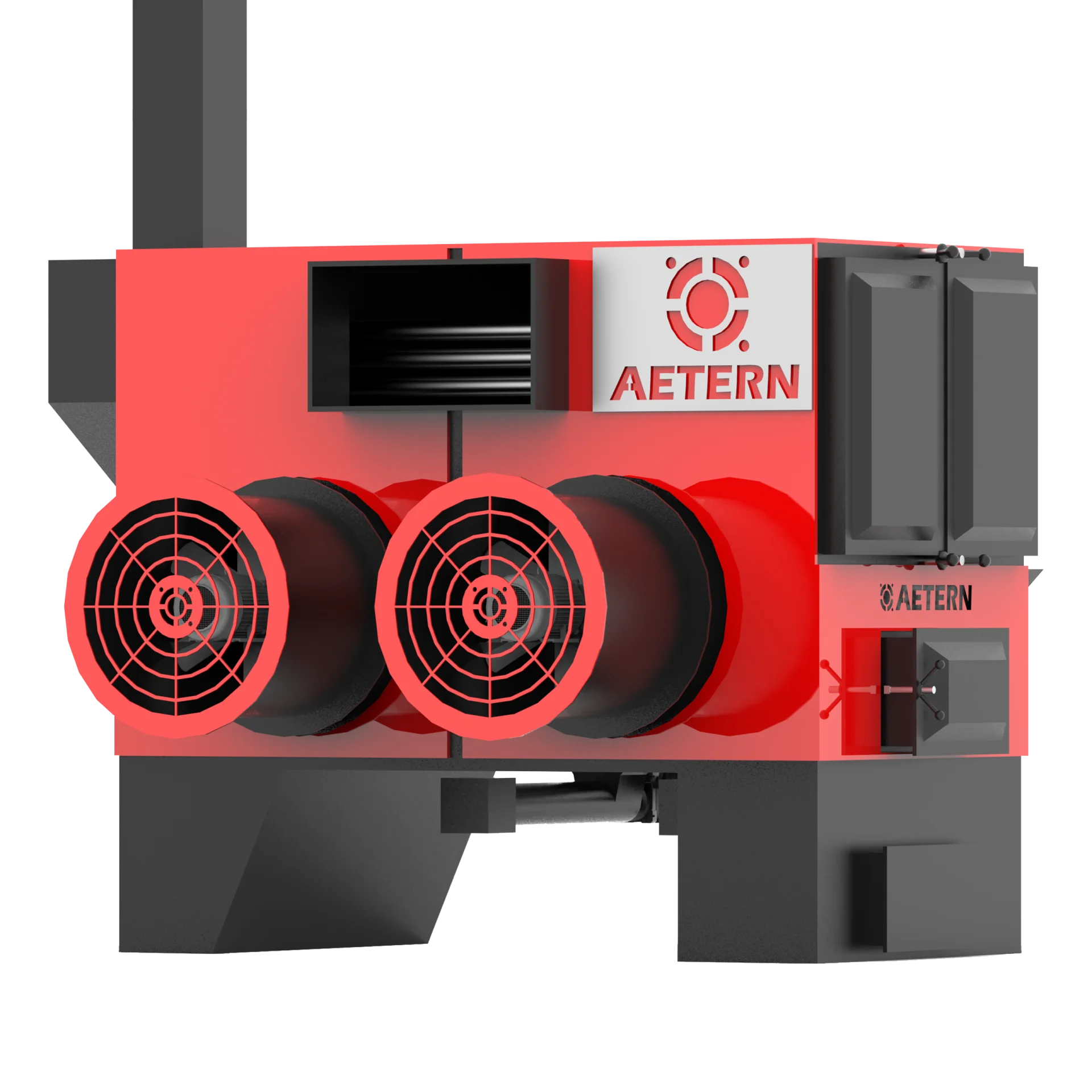

CHG-1250
1250000
1450
CHG-1500
1500000
1740
CHG-1800
1800000
2088
2×CHG-1000
2000000
2320
2×CHG-1250
2500000
2900
2×CHG-1500
3000000
3480
2×CHG-1800
3600000
4176
Макс.температура вихідного повітря—135°C. Дані за специфікаціями серії CHG. Теплова потужність підбирається під продуктивність зерносушильного комплексу; принцип непрямого нагріву та його роботи залишається єдиним у всьому ряді.Конфігурації 2×—паралельна установка двох модулів.
Як влаштована робота серії CHG у складі комплексу
Теплогенератори серії CHG у зерносушильному комплексі працюють як єдиний вузол: камера згоряння виробляє тепло, теплообмінник передає його робочому повітрю, а вентиляторний блок формує та подає потік у сушильну систему. Ключова особливість цієї схеми — непрямий нагрів: продукти згоряння йдуть окремим трактом і не змішуються з робочим повітрям, тому на виході отримується чисте гаряче повітря, придатне для контакту з зерном.
Всередині установки ці елементи пов'язані не «послідовно поодинці», а як одна система, розрахована на повний цикл — від завантаження й спалення палива до отримання готового сушильного агента. Теплообмінник приймає на себе теплове навантаження від димових газів, а повітряний тракт організований так, щоб вентилятор проганяв через нагріту зону стабільний об'єм повітря, забезпечуючи рівномірний нагрів без потрапляння домішок горіння.
Стабільність параметрів протягом робочого циклу підтримує система керування: вона регулює подачу палива та інтенсивність горіння й узгоджує їх із роботою установки, щоб температура і об'єм вихідного потоку не «пливли» разом із режимом топки. Для зерносушарки це практичний критерій: чим рівніша температура й витрата повітря, тим передбачуваніше відбувається зниження вологості по всій масі зерна і тим менший ризик локального пересушування або недосушування.
Серія розрахована на тривалу інтенсивну експлуатацію з регулярним завантаженням палива і призначена для твердого палива дрібної та середньої фракції — пелет, щепи, агровідходів і дров. Конкретний вибір залежить від моделі, конфігурації та доступних на об'єкті ресурсів. У підсумку конструкція вирішує основне завдання господарства: забезпечити зерносушильному комплексу передбачуване джерело чистого гарячого повітря, на якому можна будувати стабільний режим сушки в сезон.
Висновок: за якими критеріями обирати теплогенератор
Під час вибору теплогенератора для зерносушильного комплексу пріоритетом мають бути вимоги процесу, а не зручність підключення чи звична схема. Базова умова для зерна — непрямий нагрів: продукти горіння відокремлені від робочого повітря теплообмінником, тому зерно контактує з чистим гарячим повітрям без домішок димових газів.
Другий ключовий критерій — стабільність температурного режиму на виході. Чим рівніше підтримуються задана температура та об’єм повітряного потоку протягом циклу, тим передбачуванішим є процес сушіння і тим нижчий ризик нерівномірної вологості та пошкодження зерна через температурні стрибки.
Третя точка вибору — відповідність потужності вимогам продуктивності сушильного комплексу: теплогенератор повинен забезпечувати потрібний об’єм і температуру сушильного агента для вашого технологічного завдання. Серія CHG масштабується від компактних завдань до великих об’єктів, а для верхнього діапазону потужності передбачає конфігурації з паралельною установкою двох модулів.
Нарешті, варто заздалегідь врахувати доступну паливну базу на майданчику та логістику палива: від цього залежить практичність експлуатації та передбачуваність витрат у сезоні. Водночас детальнішу економіку конкретного проєкту коректніше звіряти за окремою галузевою аналітикою, зокрема за дослідженням b2b-agro щодо енергетичного ринку і собівартості сушіння зерна.
Запросити підбір теплогенератора для зерносушарки
Якщо ви плануєте модернізацію або запуск зерносушильного комплексу, команда AETERN може допомогти з підбором конфігурації теплогенератора під вашу продуктивність і доступне тверде паливо. Уточнимо вихідні дані щодо режимів роботи, вимог до сушильного агента та умов на майданчику, щоб запропонувати коректний варіант обладнання без обіцянок щодо термінів, ціни або підсумкової ефективності. Залиште запит — зв’яжемося і обговоримо вихідні дані.
